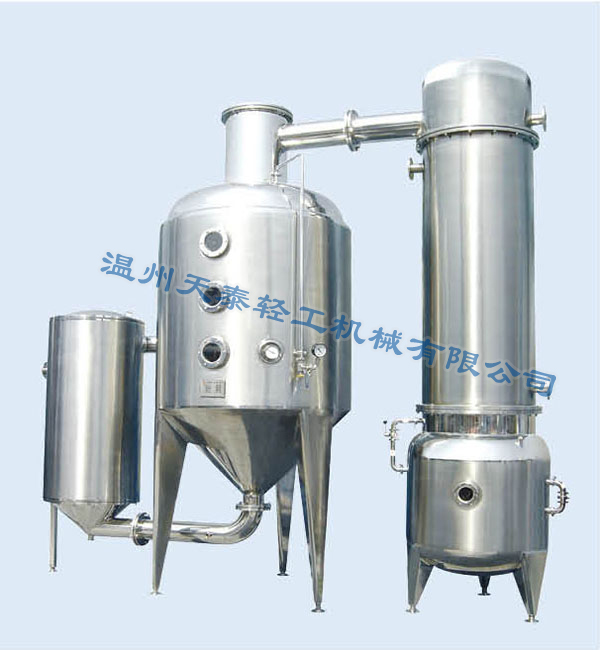

SJN系列单效外循环真空浓缩器

发布者：发布时间：阅读：322次

上一个产品：没有了下一个产品：SJN系列双效节能浓缩器

产品说明

设备特点：
1. 酒精回收：回收能力大，采用真空浓缩流程。比老型同类设备提高生产率5-10 倍, 降低能耗30%, 具有投资小, 回收效益高的特点。

2、本设备操作简单，占地面积小。

用途：本设备适用于中药、西药、淀粉糖、食乳品等物料浓缩与工业有机溶剂( 如酒精) 的回收，适用于批量小、品种多的热敏性物料的低温真空浓缩。

SJN系列单效外循环真空浓缩器

项目	加热器	蒸发器	冷凝器
壳程	管程	桶内	壳程	壳程	管程
设计压力Mpa	0.35	0.09	0.09	0.35	<0.3	0.09
工作压力Mpa	<0.3	-0.09	-0.09	<0.3	0.25	-0.09
设计温度oC	>=100	<100	<100	>100	30-40	<100
工作温度oC	>=100或<100	<100	<100	>100	30-40	<100
介质	饱和蒸汽	药液，食品	药液，食品	饱和蒸汽	冷却水	蒸汽
主要材料	SS304	SS304	SS304	Q-235-A	SS304	SS304
容积L	1100
换热面积m2	6.5	1.3	18
蒸发能力L/h	500
项目	加热器	蒸发器	冷凝器
壳程	管程	桶内	壳程	壳程	管程
设计压力Mpa	0.09	0.09	0.09	0.09	0.3	0.09
工作压力Mpa	<0.03	-0.09	-0.07	<0.09	0.25	-0.07
设计温度oC	>=100	<100	<100	<10	30-40	<100
工作温度oC	>=100或<100	<100	<100	<100	30-40	<100
介质	饱和蒸汽	药液，食品	药液，食品	饱和蒸汽	冷却水	蒸汽
主要材料	SS304	SS304	SS304	Q-235-A	SS304	SS304
容积L	1500
换热面积m2	11	1.8	34
蒸发能力L/h	1000

单效外循环真空浓缩器技术参数：

规格/型号	WZ-500	WZ-1000	WZ-1500	WZ-2000
蒸发量(kg/h)	500	2300	3200	6300
回收酒精浓度（%）	80~85
蒸汽压（Mpa）	0.03~0.09
真空度（Mpa）	-0.05~ -0.08
蒸发室容积（m3）	1.0	1.5	2	2.5
受液槽容积（m3）	0.3	0.5	0.8	1.0
耗汽（Kg/h）	520	1050	1550	2100
耗水（Kg/h）	7	10	15	20
加热蒸汽口（mm）	40	50	80	100
冷却水进出口（mm）	40	50	65	80

单效外循环真空浓缩器（罐）特点
1、为防止物料被污染，真空减压浓缩器内凡与物料接触部分均采用不锈钢制造。
2、为提高汽液分离和捕集雾沫的效果，在浓缩罐顶部增设气滤式过滤网层。
3、为克服浓缩罐顶二次蒸汽在未进入冷凝器前被冷凝而返回罐内的缺点。本设备将冷凝器改为斜卧式。
4、为提高设备的生产能力，本设备将浓缩罐夹套的加热面积，冷凝，冷却器的面积均有不同程序加大。
5、为防止浓缩罐出液管的死角，本产品中采用不锈钢球形考克，直接安装在罐底。
6、在浓缩罐下部设置了快开式手孔，以便清理罐内残液、残渣。
